Ang pandaigdigang tanawin ng enerhiya ay sumasailalim sa isang pangunahing pagbabago. Ang tumataas na mga singil sa kuryente, ang mabilis na paglaganap ng solar sa rooftop, at ang agarang pangangailangan na bawasan ang dependency sa grid ay nagtulak sa teknolohiya ng hybrid na inverter mula sa isang niche solution patungo sa isang pangunahing kinakailangan para sa parehong mga sistema ng residensyal at komersyal na enerhiya. Sa gitna ng shift na ito ay ang PV at battery energy storage based hybrid inverter — isang device na higit pa sa pag-convert ng DC solar power sa magagamit na AC electricity. Aktibo nitong inaayos ang daloy ng kuryente sa maraming pinagmumulan para ma-maximize ang pagkonsumo ng sarili, mabawasan ang mga gastos, at matiyak ang pagpapatuloy ng supply.
Ano Talaga ang Ginagawa ng Hybrid Inverter
A hybrid inverter sa panimula ay isang multi-directional na power management device. Hindi tulad ng isang karaniwang string inverter na nagko-convert lamang ng solar DC output sa AC para sa agarang paggamit o pag-export ng grid, ang isang hybrid na inverter ay sabay-sabay na namamahala ng kuryente mula sa mga photovoltaic panel, isang battery energy storage system (BESS), ang utility grid, at opsyonal na isang backup generator. Nagpapasya ito sa real time kung saan source kukuha, kung i-charge ang baterya, at kung kailan mag-e-export ng sobrang power — lahat ay nakabatay sa configurable priority logic at live na data ng pagkonsumo.
Ang kakayahang ito ang dahilan kung bakit ang mga hybrid na inverter ay sentro sa pagkamit ng pagkakapantay-pantay ng enerhiya — ang punto kung saan ang halaga ng self-generated at self-stored na enerhiya ay katumbas o mas mababa sa mga presyo ng pag-import ng grid. Sa pamamagitan ng matalinong paglilipat ng mga load at pag-iwas sa peak-tariff grid imports, ang isang mahusay na na-configure na hybrid inverter system ay maaaring makabuluhang bawasan ang mga singil sa kuryente habang nagsisilbi rin bilang isang nababanat na backup sa panahon ng mga pagkawala.
Pangunahing Arkitektura: Paano Nabubuo ang Mga Power Path
Ang pag-unawa sa panloob na arkitektura ng isang hybrid na inverter ay tumutulong sa mga operator at installer na gumawa ng mas mahusay na pagsasaayos at pagpapasya sa laki. Karaniwang isinasama ng hybrid inverter na nakabatay sa imbakan ng PV at baterya ang ilang key functional block sa iisang unit:
- MPPT Solar Charger : Sinusubaybayan ang power point ng PV array para kunin ang enerhiya sa ilalim ng variable na irradiance at mga kondisyon ng temperatura. Kasama sa mga higher-end na modelo ang dalawa o higit pang independiyenteng MPPT tracker para pangasiwaan ang mga array na may iba't ibang oryentasyon o shading profile.
- Bidirectional Battery Converter : Nagcha-charge ang baterya mula sa solar o grid at dini-discharge ito para mag-supply ng load. Ang kahusayan sa parehong direksyon ng pagsingil at paglabas ay direktang nakakaapekto sa mga pagkawala ng round-trip ng system, kaya mas gusto ang mga rating ng kahusayan ng inverter na higit sa 97% para sa mga application na may mataas na pagbibisikleta.
- Grid Interface at Anti-Islanding : Pinamamahalaan ang pag-synchronize sa utility grid para sa tuluy-tuloy na pag-import/pag-export at kasama ang mandatoryong proteksyon laban sa pag-isla upang maiwasan ang back-feeding sa panahon ng mga grid outage, ayon sa kinakailangan ng mga pamantayan tulad ng IEEE 1547 at VDE-AR-N 4105.
- AC Bypass at Transfer Switch : Sa mga off-grid o backup na mode, inililipat ng inverter ang mga load mula sa grid patungo sa supply ng baterya/solar, kadalasan sa loob ng 10–20 millisecond, sapat na mabilis upang mapanatili ang mga sensitibong kagamitan tulad ng mga medikal na device o imprastraktura ng IT.
- Generator Input Port : Maraming hybrid inverter platform ang may kasamang dedikadong AC input para sa diesel o gas generator, na nagpapahintulot sa system na gumamit ng generator power para mag-charge ng mga baterya o madagdagan ang load supply kapag ang solar at storage ay parehong hindi sapat.

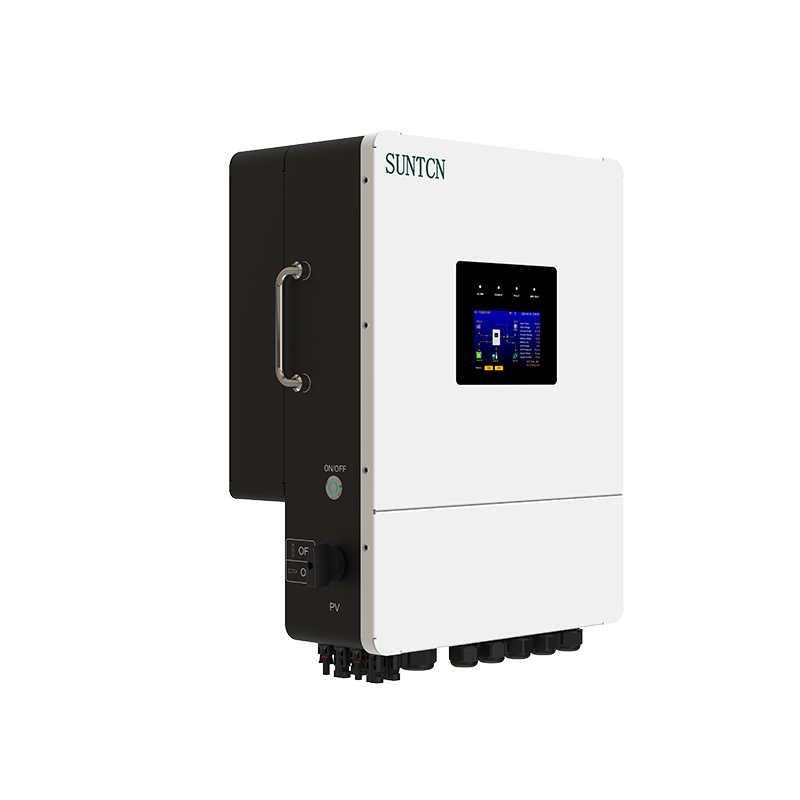

Isinasama ng SUNTCN Hybrid Inverter ang lahat ng mga landas na ito sa loob ng isang compact, high-efficiency na chassis, na nagpapahintulot sa mga installer na ikonekta ang PV, mga baterya, grid, at mga generator nang walang mga external na coupling device. Binabawasan ng all-in-one na arkitektura na ito ang pagiging kumplikado ng pag-install at bilang ng bahagi — isang pangunahing bentahe sa parehong mga residential retrofit at komersyal na mga bagong build.
Pamamahala ng Daloy ng Power: Ipinaliwanag ang Lohika ng Priyoridad
Ang tunay na katalinuhan ng isang hybrid inverter ay nakasalalay sa algorithm ng pamamahala ng enerhiya nito. nag-aalok ang mga platform ng mga na-configure na operating mode na tumutukoy sa pagkakasunud-sunod ng kagustuhan para sa kung paano kinukuha, iniimbak, at na-export ang power. Ang tatlong karaniwang mga mode ay:
Solar Priority Mode
Sa mode na ito, ang lahat ng magagamit na solar output ay ginagamit upang magbigay ng mga konektadong load. Anumang labis pagkatapos matugunan ang mga load ay idinidirekta upang i-charge ang baterya. Kapag naabot na ng baterya ang naka-configure na state-of-charge (SoC) na kisame nito, ang sobrang solar ay ine-export sa grid o pinipigilan depende sa mga lokal na regulasyon. Nati-trigger lang ang pag-import ng grid kapag hindi matugunan ng solar output at paglabas ng baterya ang demand. Tamang-tama ang mode na ito para sa self-consumption maximization sa mga feed-in tariff (FiT) na kapaligiran kung saan mababa ang presyo ng pag-export.
Mode ng Priyoridad ng Baterya
Dito binibigyang-priyoridad ng system ang pagdiskarga ng baterya upang matugunan ang mga naglo-load bago gumuhit mula sa grid. Sinisingil pa rin ng Solar ang baterya sa araw, ngunit ang lohika ng dispatch ay nakatutok para ma-maximize ang paggamit ng baterya. Ang mode na ito ay nababagay sa mga istraktura ng taripa ng time-of-use (TOU) kung saan ang grid ng kuryente ay makabuluhang mas mura sa mga off-peak hours. Ang baterya ay sinisingil sa murang magdamag at idini-discharge sa panahon ng peak pricing windows, na nagbubunga ng malaking pagbawas sa singil.
Grid Priority Mode
Sa grid priority mode, ang inverter ay pangunahing kumukuha mula sa grid upang mag-supply ng mga load at lilipat lamang sa baterya o solar kapag ang grid power ay hindi available o ang mga taripa ay lumampas sa isang itinakdang threshold. Ginagamit ang mode na ito sa mga merkado na may mataas na rate ng feed-in na taripa kung saan ang pag-export ng solar ay mas kapaki-pakinabang sa ekonomiya kaysa sa sariling pagkonsumo, o sa mga system kung saan ang mahabang buhay ng baterya ay priyoridad kaysa sa pang-araw-araw na pagbibisikleta.
Pagkakatugma at Sukat ng Baterya para sa Hybrid System
Ang pagpili ng chemistry at kapasidad ng baterya ay may direktang epekto sa pangkalahatang pagganap ng hybrid inverter system. Ang Lithium iron phosphate (LiFePO4) ay naging nangingibabaw na chemistry para sa residential at light commercial application dahil sa cycle life nito (karaniwang 3,000–6,000 full cycle), thermal stability, at high depth-of-discharge (DoD) tolerance na hanggang 90–95%.
Kapag sinusukat ang bangko ng baterya, ang mga pangunahing variable upang balansehin ay:
- Pang-araw-araw na profile ng pag-load : Kalkulahin ang average na pang-araw-araw na pagkonsumo ng enerhiya (kWh) at tukuyin ang mga peak demand period na kailangang i-offset mula sa grid.
- Kinakailangan ng awtonomiya : Para sa mga application na kritikal sa pag-backup, sukatin ang baterya upang makapagbigay ng mahahalagang load sa loob ng 8–12 oras nang walang solar input.
- Inverter tuloy-tuloy na discharge rate : Tiyaking ang tuluy-tuloy na discharge current ng baterya (C-rate) ay tugma sa AC output power ng inverter upang maiwasan ang bottlenecking sa panahon ng high-load na mga kaganapan.
- Pagpapalawak : Pumili ng hybrid inverter na sumusuporta sa pagpapalawak ng kapasidad ng baterya sa pamamagitan ng mga parallel na module ng baterya, na nagbibigay-daan sa system na lumago habang dumarami ang pangangailangan ng enerhiya sa paglipas ng panahon.
| Baterya Chemistry | Ikot ng Buhay | Max DoD | Karaniwang Kaso ng Paggamit |
|---|---|---|---|
| LiFePO4 | 3,000–6,000 | 90–95% | Residential, C&I, off-grid |
| NMC (Li-NMC) | 1,500–3,000 | 80–90% | Mga pag-install na limitado sa espasyo |
| Lead-Acid (AGM) | 300–700 | 50% | Mababang gastos / legacy na retrofit |
Pagsasama ng Generator: Pagpapalawak ng Hybrid System Resilience
Para sa mga site na may madalas na grid outage o mataas na off-grid na mga kinakailangan sa awtonomiya, ang pagsasama ng generator sa hybrid inverter ay lumilikha ng isang matatag na multi-source backup na arkitektura. Ang hybrid inverter ay gumaganap bilang master controller, awtomatikong sinisimulan ang generator kapag bumaba ang SoC ng baterya sa ilalim ng tinukoy na threshold at isinara ito kapag ang baterya ay sapat na na-recharge — karaniwang hanggang 80% upang maprotektahan ang buhay ng cycle.
Ang isang pangunahing parameter ng pagsasaayos ay ang kasalukuyang limitasyon ng singil ng generator , na pumipigil sa pag-overload ng generator sa pamamagitan ng paghihigpit sa dami ng output nito na ginagamit ng inverter para sa pag-charge ng baterya kumpara sa supply ng load. Halimbawa, ang isang 5 kVA generator na tumatakbo sa 80% na kapasidad (4 kW) ay maaaring maglaan ng 2.5 kW sa mga load at 1.5 kW sa pag-charge ng baterya, na tinitiyak na ang generator ay gumagana sa komportable at mahusay na load factor. Ang wastong sukat ng generator ay dapat isaalang-alang ang parehong pinagsamang pag-load at pagsingil ng demand na maaaring sabay-sabay na ipakita ng hybrid inverter.
Pagsubaybay, Pag-log ng Data, at Remote na Pamamahala
Ang hybrid inverter na walang komprehensibong pagsubaybay ay isang pagkakataong napalampas. Ang real-time at makasaysayang data sa solar yield, estado ng pagkarga ng baterya, pagkonsumo ng load, pag-import/pag-export ng grid, at kahusayan ng system ay mahalaga para sa pag-validate ng performance ng system laban sa mga target ng disenyo at para sa proactive na pagtuklas ng fault.
Ang mga nangungunang hybrid inverter platform — kabilang ang mga nasa hanay ng produkto ng SUNTCN — ay nagbibigay ng cloud-connected monitoring sa pamamagitan ng Wi-Fi o RS485 Modbus na komunikasyon sa isang lokal na data logger, na may data na naa-access sa pamamagitan ng isang web portal o mobile application. Kabilang sa mga pangunahing sukatan na susubaybayan araw-araw ang:
- Ang ratio ng pagkonsumo sa sarili : Ang porsyento ng solar generation na direktang natupok on-site (target: higit sa 70% sa well-optimized residential system).
- Ang ratio ng kasapatan sa sarili : Ang porsyento ng kabuuang load demand na natugunan ng solar at baterya na walang grid import (target: 60–80% sa mga klima sa kalagitnaan ng latitude na may sapat na laki ng baterya).
- Bilang ng ikot ng baterya at SoH : Ang state-of-health tracking ay nagbibigay-daan sa maagap na pagpaplano ng pagpapalit ng baterya bago ang pagkasira ng kapasidad ay maging epekto sa serbisyo.
- Curve ng kahusayan ng inverter : Cross-reference na aktwal na kahusayan sa output laban sa na-rate na kahusayan ng CEC o EU upang matukoy ang mga anomalya na maaaring magpahiwatig ng isyu sa hardware.
Pagtugon sa Hinaharap na Mga Hinihingi ng Enerhiya gamit ang Scalable Hybrid Platform
Ang isa sa mga nakakahimok na argumento para sa pag-deploy ng hybrid inverter ngayon ay ang future-proofing. Ang pangangailangan ng enerhiya sa mga tirahan at komersyal na mga site ay tumataas, na hinihimok ng EV charging, mga heat pump na pinapalitan ang gas heating, at ang electrification ng mga prosesong pang-industriya. Ang hybrid inverter system na may napapalawak na storage ng baterya, multi-MPPT PV input, at generator compatibility ay maaaring sumipsip ng mga bagong load na ito nang paunti-unti nang hindi nangangailangan ng pakyawan na pagpapalit ng imprastraktura.
Ang mga grid operator ay lalong nag-aalok ng pagtugon sa demand at mga virtual power plant (VPP) na programa na nagbibigay ng gantimpala sa flexible load management. Ang mga hybrid na platform ng inverter na may bukas na API o na-certify na kakayahan sa pagsasama ng VPP ay nagbibigay-daan sa mga may-ari ng site na lumahok sa mga programang ito, na nakakakuha ng kita mula sa kanilang nakaimbak na enerhiya habang nagbibigay ng mga serbisyo sa grid stability. Habang umuunlad ang mga patakaran sa feed-in na taripa sa buong mundo, ang kakayahang ito na lumipat mula sa isang passive exporter patungo sa isang aktibong kalahok sa grid ay magiging isang makabuluhang pagkakaiba para sa mga system na naka-deploy ngayon.
Ang kumbinasyon ng isang mahusay na idinisenyong PV array, isang maayos na laki ng bangko ng baterya, at isang matalinong hybrid inverter ay kumakatawan sa praktikal at matipid na landas patungo sa kalayaan ng enerhiya para sa karamihan ng mga end-user. Ang pagpili ng platform na may napatunayang multi-source management, mataas na round-trip na kahusayan, at malakas na remote monitoring na kakayahan ay nagsisiguro na ang system ay patuloy na naghahatid ng halaga nang higit pa sa paunang panahon ng pagbabayad nito.
