Noong Nobyembre.15,2024, si Mr.Shang ng Suntcn, isang nakatatanda Ang engineer ng hardware ay gumawa ng isang Kamangha -manghang panayam sa hybrid inverter sa mga mag -aaral ng Ningbo University.
Habang ang pandaigdigang demand para sa nababago na enerhiya ay patuloy na tataas, ang pandaigdigang laki ng merkado ng photovoltaic inverter ay inaasahan na mapanatili ang isang mataas na rate ng paglago sa ang darating taon. Ang demand ng merkado ng Solar inverter s at hybrid inverter s ay magpapatuloy din sa paglaki, ang kahusayan ng mga inverters ay patuloy na tataas at ang saklaw ng aplikasyon ay magiging mas malawak.
Bilang isang high-tech na kumpanya na dalubhasa sa pag-unlad, paggawa at pagbebenta ng mga inverters, ang SUNTCN ay may malapit na pananaliksik at pag-aaral ng kooperasyon sa Ningbo University.
Ang mga sumusunod ay ilan sa mga kamangha -manghang lektura:

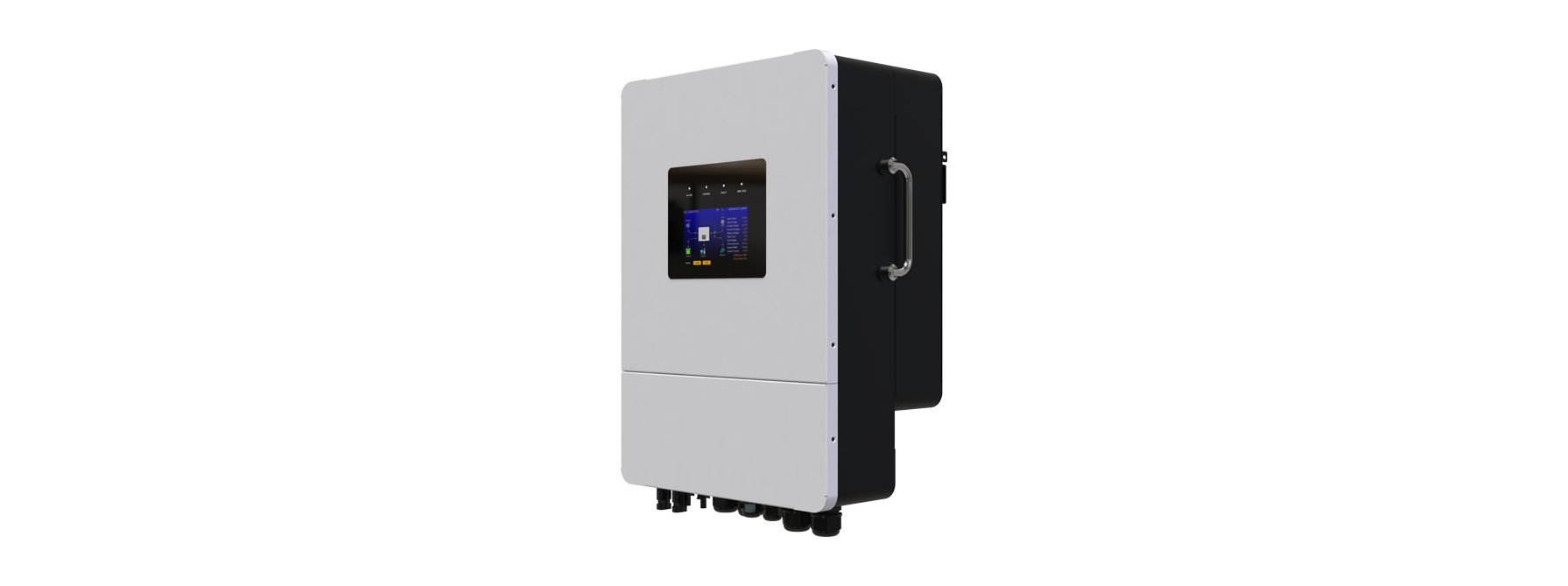

(I) Panimula ng Hybrid Inverter
Ang isang hybrid inverter ay isang aparato na nagko -convert ng direktang kasalukuyang sa alternating kasalukuyang, at pangunahing ginagamit kasabay ng mga nababagong sistema ng enerhiya tulad ng mga solar panel at wind turbines. Maaari itong i -convert ang enerhiya sa isang pinag -isang alternating kasalukuyang, na kung saan ay pagkatapos ay ipinadala sa power grid o ginamit para sa koryente sa bahay at negosyo. Ang disenyo na ito ay nagbibigay -daan sa hybrid inverter upang mas epektibong magamit ang iba't ibang mga nababagong mapagkukunan ng enerhiya, mapabuti ang paggamit ng enerhiya, at bawasan ang epekto sa kapaligiran.
(Ii) Ang buong proseso ng disenyo ng circuit
A. Pagtatasa ng Kinakailangan : Unawain ang mga kinakailangan sa kapangyarihan, mga mapagkukunan ng pag -input (solar panel, baterya atbp.), Mga pagtutukoy ng output (boltahe, dalas para sa AC), at anumang mga tiyak na tampok tulad ng grid - tie o off - grid na kakayahan.
B. Disenyo ng eskematiko : Piliin ang naaangkop na mga sangkap ng elektronikong elektroniko tulad ng mga transistor, diode, at capacitor. Idisenyo ang circuit topology para sa pag -convert ng kapangyarihan, mga control circuit para sa pamamahala ng iba't ibang mga mapagkukunan ng kuryente, at mga circuit ng proteksyon upang mapangalagaan laban sa overvoltage, overcurrent atbp.
. Kunwa : Gumamit ng mga tool ng software upang gayahin ang pag -uugali ng circuit sa ilalim ng iba't ibang mga kondisyon upang mapatunayan ang pag -andar at pagganap nito, at gumawa ng mga kinakailangang pagsasaayos.
D. Layout ng PCB : Lugar ng mga sangkap na isinasaalang -alang ang pagwawaldas ng init, integridad ng signal, at pag -minimize ng pagkagambala. Ruta ang mga bakas para sa mga landas ng kapangyarihan at signal.
Sa Prototyping at pagsubok : Bumuo ng isang prototype ng circuit, subukan ang de -koryenteng pagganap, kahusayan, at katatagan. Gumawa ng mga pagpipino batay sa mga resulta ng pagsubok upang ma -optimize ang disenyo.
(Iii) Layout ng PCB at kasanayan sa hinang
Sa mga tuntunin ng layout ng PCB, ayon sa functional module na pagkahati ng circuit, ilagay ang mga nauugnay na sangkap sa malapit na posisyon upang mabawasan ang pagkagambala ng signal at haba ng mga kable. Halimbawa, ang mga sangkap na may mataas na dalas ay dapat itago sa malayo sa mga sangkap na may mababang dalas hangga't maaari. Para sa mga kable, dapat sundin ang mga panuntunan sa mga kable, tulad ng linya ng kuryente at linya ng lupa ay dapat na malawak upang dalhin ang kasalukuyang.
Kapag ang paghihinang ng mga board ng PCB, ang mga kasanayan ay mahalaga. Para sa manu -manong paghihinang, pumili ng isang paghihinang bakal na may naaangkop na kapangyarihan at master ang oras ng paghihinang. Siguraduhin na ang pad ay malinis bago paghihinang, at hayaang ganap na ibabad ng panghinang ang pad at pin sa panahon ng paghihinang. Para sa mga sangkap ng SMD, gumamit ng isang mainit na air gun o paghihinang bakal na may pagkilos ng bagay para sa paghihinang. Kasabay nito, bigyang -pansin upang maiwasan ang mga problema tulad ng malamig na paghihinang at maikling circuit upang matiyak ang kalidad ng paghihinang.
Ang mga mag -aaral ay lubos na nagsalita ng mga lektura na ibinigay ng paaralan ng negosyo. Sinabi nila na sa pamamagitan ng mga paliwanag ng paaralan ng negosyo, nagkaroon sila ng bagong pag -unawa sa solar inverter at hybrid inverter, at isang mas malalim na pag -unawa sa disenyo ng circuit, layout ng PCB at mga kasanayan sa hinang, na naglatag ng isang matatag na pundasyon para sa kanilang pag -unlad sa hinaharap at inaasahan nila ang higit pang mga oportunidad sa pag -aaral sa hinaharap.
